一、产品特点

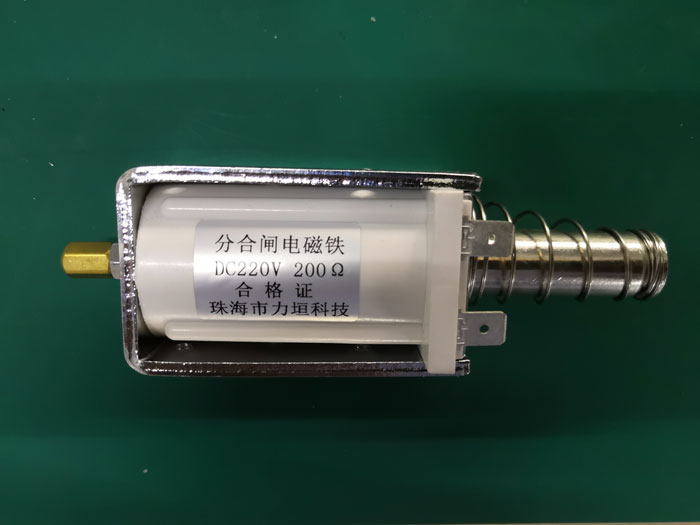

VS1高压操作机构电磁铁。本产品具有高度的绝缘强度和机械强度，耐湿热、耐机械振动、耐冲击等优点。

二、电磁铁使用环境

环境温度：-55度-+65度

环境温度：40度≤98%

低气压：4665。5PA（350MM  HG）相当每海拔5000M安装电磁铁部件周围不应有较强的磁场。

三、型号规格及适用范围

产适用于ZN68、ZN65、ZN12等户内高压真空短器的分合闸脱扣器。

主要用于ZN63（VS1）户内高压真空断路器的分、合闸脱扣器及过注、欠压脱扣大器。

主要CT19弹簧机构的分、合闸及过流脱扣器。

主要用于CTG1、CJGI型机构使用。

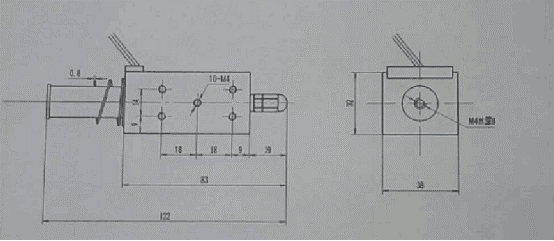

VS-1工作方式：推线圈对外壳绝缘耐受2500VI频电压：1min 电磁铁行程：25--32mm 额定电压或电流时力量：30N 工作电源：DC110V，220V或电流等级3.5A，5A，7.5A 通电时间〈=100ms。  可以指定参数定做.
