一、概述

开关柜局放及电缆温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上，用于指示相应电缆区段的短路和接地故障以及实时温度的一种实时监测装置。线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息也可通过485接口实时的发送到监控中心的服务器上面，在监控电脑的屏幕上显示出故障所在的区域和超温位置，引导巡线人员迅速确定故障区段并找到故障点。该指示器为解决故障查找问题提供了最佳途径，提高了工作效率，缩短了停电时间，对迅速恢复供电，保证供电可靠性和提高经济效益，有着十分重要的意义。该装置是一套用于探测、分析并连续监测环网柜内局部放电信号及电缆头温升的在线监测装置。装置采用脉冲电流法的局放检测技术，监测灵敏度更高，全面监测配电设备各种类型局部放电。该装置还集成了电缆头温度监测、高压带电指示及故障指示功能，集测量、分析、诊断为一体运用数字OLED显示界面，方便巡检人员判断开关柜的绝缘状况，降低运维成本; 及时处理存在的绝缘隐患，提高配电设备运行的可靠性。

二、功能特点

1． 实时温度：    电子CT在工作中检测线缆的温度，并将实时温度通过光纤传输给主机,并在主机屏幕上显示。

2.短路报警指示：当线路电流达到或超过预先设置的短路电流的整定值时，电子CT发出报警信号，通过光纤传输给主机，主机接收到此信号后，对应的短路故障报警信号闪烁并背光呈红色闪烁。

3.接地报警指示：当线路电流达到或超过预先设置的接地电流的整定值时，电子CT发出报警信号，通过光纤传输到主机，主机接收到此信号后，对应的接地故障报警信号闪烁并背光呈红色闪烁。

4.  温度报警指示：当线路温度达到或超过预先设置的温度整定值时，电子CT发出报警信号，通过光纤传输到主机，主机接收到此信号后，对应的温度故障报警信号闪烁并背光呈红色闪烁。

5. 采用脉冲电流法的局放检测技术，监测灵敏度高。

6. 执行局部放电检测的国际标准IEC60270，能对放电进行定量

7.功能齐全、集成故障指示器、高压带电指示及电缆头测温功能于一体。

8. 采用自适应抗干扰技术，可有效消除现场背景噪声干扰。

9. 连续、实时在线监测设备绝缘缺陷，及时发现电气设备运行状态异常。

10.概率强度、平均强度、放电频度、带电状态、故障指示等监测结果就地显示。

11. RS485 通讯方式，可实现大数据综合诊断，诊断结果更准确。

12.内置局部放电诊断分析和结合电缆头温度的告警算法，当监测到高压设备发生局放时，多色LED 告警灯和继电器告警接点发出设备异常告警。

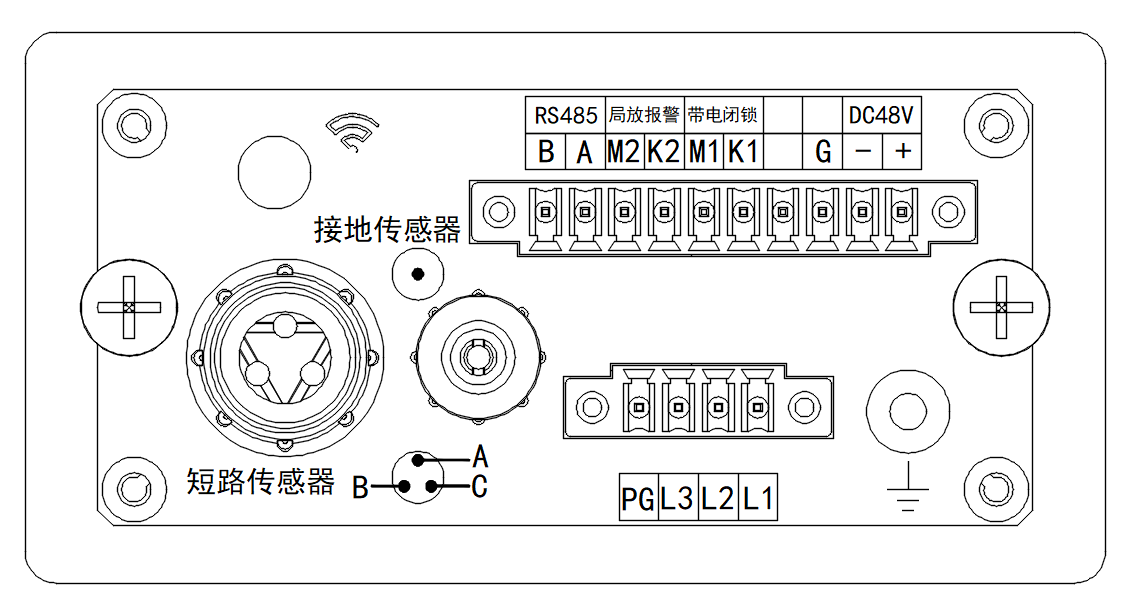

11三、主机接线安装示意图

（如下图所示）

四、操作方式

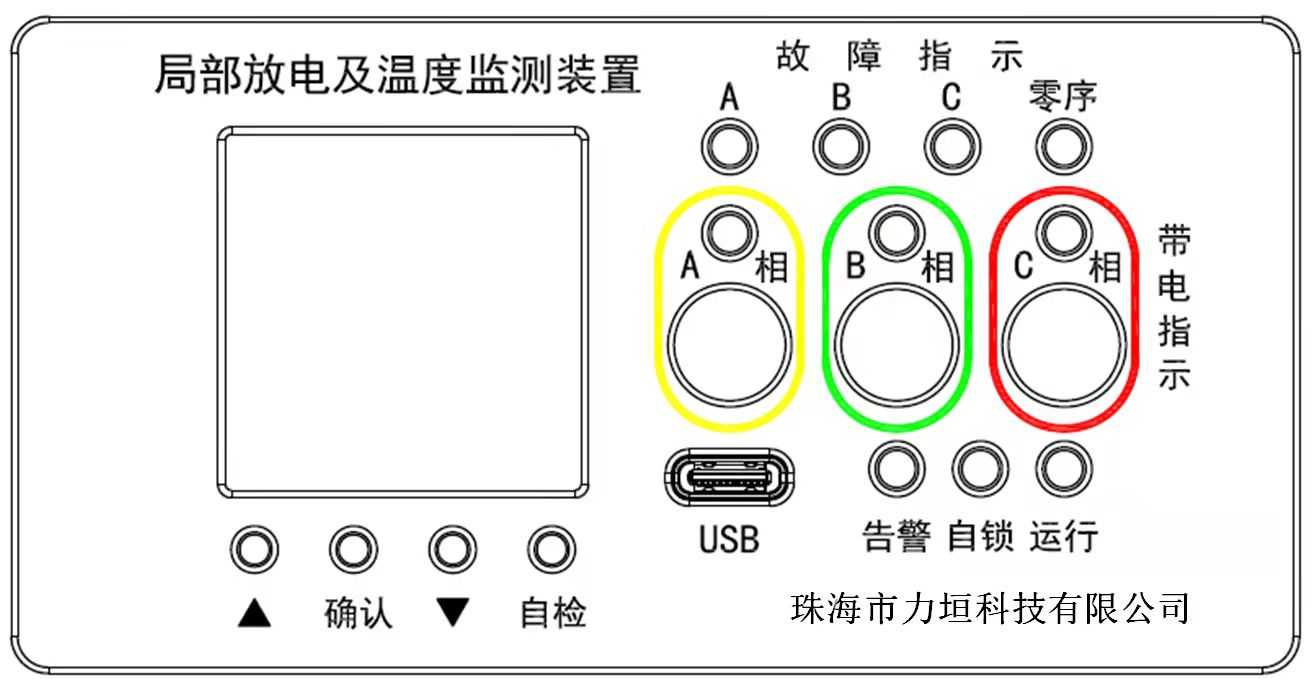

1. 开 背 光：按下面板上“   ”的按钮，后释放按钮，背光打开，10秒钟后背光自动关闭。

2. 清除报警：当线路发生故障时主机产生报警信号，故障处理完毕后应清除报警，可通过长按（5s）主机面板上的“   ”按钮解除报警。如果无人工进行复位，在整定时间(1--24小时)后，指示器可自动进行复位。

3. 远程复位：通过主机背面的接线端子11、12脚，可将复位信号接到DTU或通过远方复位按钮来控制主机复位。

4. 远程告警：主机背面的接线端子13、14脚为常闭接点，13、15脚为常开接点，当指示器产生故障报警指示信号时，接线端子13、15脚由常开转为常闭，并通过主机内部的磁保持继电器一直将故障信号保持到所要求的复位时间；告警信号可通过导线引到远方配网自动化终端设备。

5. 更换电池：指示器采用专用电池，ER14505/3.6V锂锂子电池一节。主机显示低压报警指示时，可打开主机面板电池仓更换电池。

6. 参数设定：所有参数均可通过RS485进行参数设定，或直接通过面板按键进行设定。



五、安装

1. 主机的安装：

主机尺寸：104mm(宽) × 53mm(高) ×108mm(深)

开孔尺寸：91mm(宽) × 44mm(高)

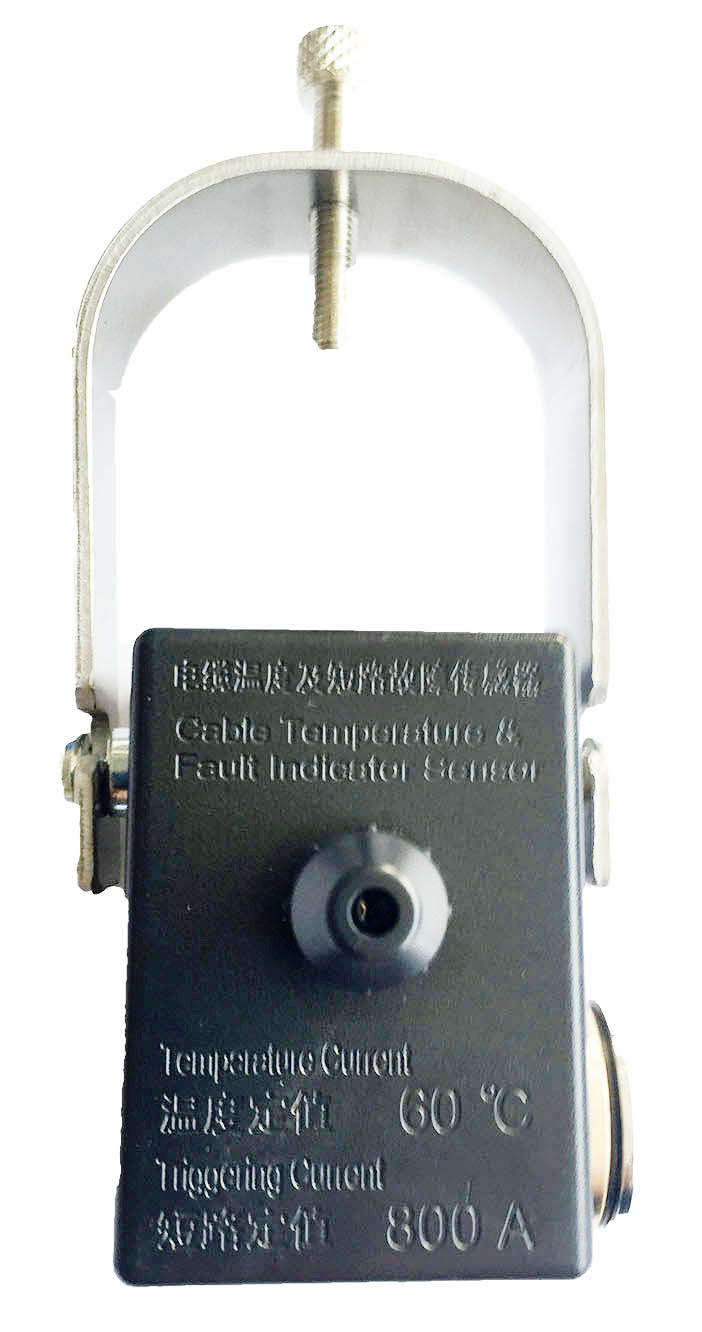

2. 短路电子CT的安装：

短路电子CT必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并用扎带进行紧固，防止滑动而造成脱落。外观(参见下图左)。

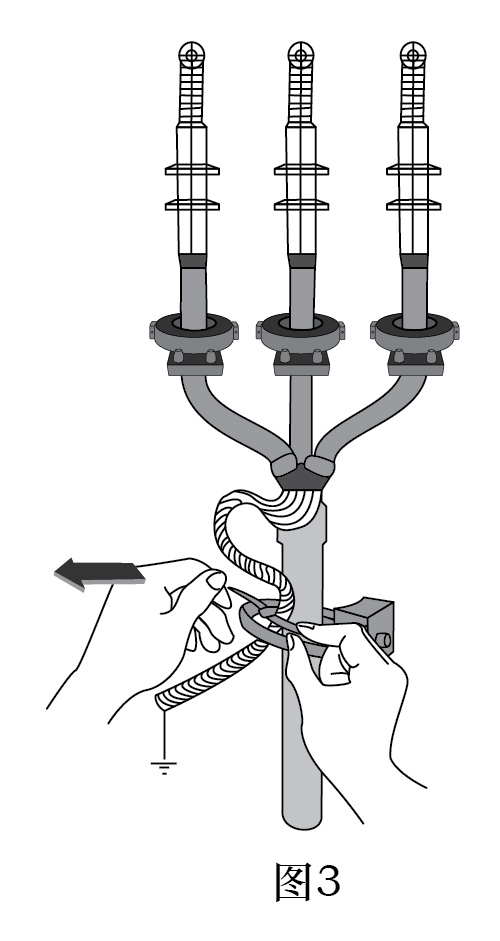

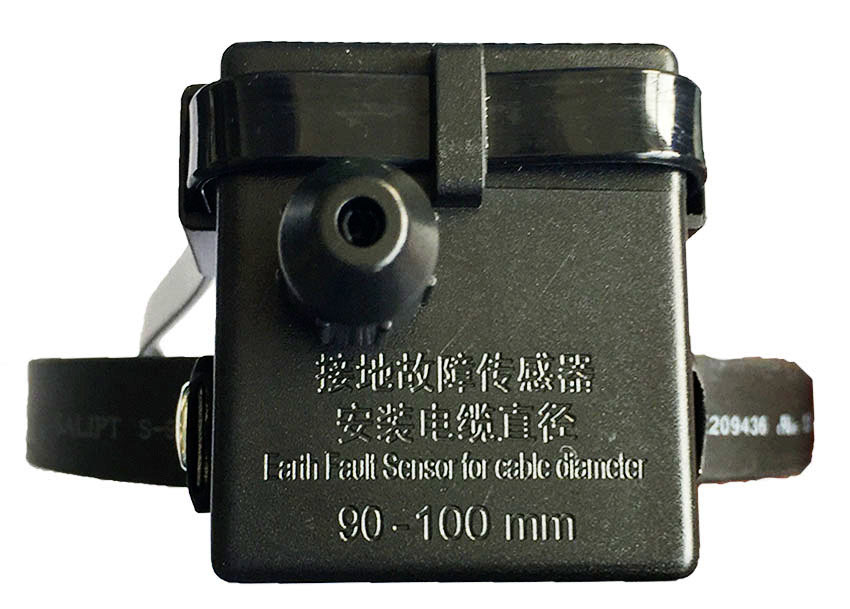

3. 接地电子CT的安装：

接地电子CT安装时应注意需将电缆的三根导线包围起来，电缆的

接地线必须回穿电子CT，并用扎带进行紧固，防止滑动而造成脱落。(参见图3)

4. 连接：

传感器与主机采用光纤连接，安装时先将光纤一端的保护帽去掉，然后与主机背面的光纤孔按照黄色标对应L1、绿色标对应L2、红色标对应L3、黑色标对应L4，依次插入相应孔内，旋紧螺纹帽使光纤不能拔出。再将光纤另外一端的保护帽去掉，依次将黄、绿、红光纤插入短路传感器上的TO面板的螺纹孔内，黑色光纤插入接地传感器，旋紧螺纹帽。备注：TO终端的螺纹孔为预留，当外接终端时可直接通过光纤接入。



六、技术参数

1. 测量范围：0～5000pC

2. 灵敏度：不低于100pC

3. 测量精度：放电强度测量不低于5%，放电频度测量不低于2%

4. 频带范围：100kHz～5MHz

5. 监测变量：放电强度、平均强度、放电频度

6. 放电频度：不大于5000（1s）

7.短路故障电流报警出厂整定值：  800A                  误差±10%  出厂按客户需求设定

8.接地故障电流报警出厂整定值：  50A     误差±10%  出厂按客户需求设定

9.电缆温度故障报警出厂整定值：  60℃                   误差±1%   出厂按客户需求设定

10.电缆实时电流测量范围：5A～1200A　 　                     误差±3%  （可定制0.2级精度）

11.电缆实时温度测量范围：－40℃～+120℃　                   误差±0.5℃

12.工作电源：ER14505 工业级锂电池主机3.6V, 短路电流传感器3.6V；外部供电DC 9～56V,电流＜5mA。

13.整机待机电流功耗：≤40μA

14.自动复位时间：可通过面板设定（默认24小时）

15.防护等级：主机：IP40；电子CT ：IP65

16.主机工作环境：-40℃～+75℃

17.通讯方式：RS485通讯；支持MODBUS规约协议

18.使用范围：20kV以下等级的系统中

七、设备清单：                                           八、订购须知

1. 主机一台                                             请提供以下参数：

2. 短路电子CT  三只                                      1. 短路报警电流的启动值

3. 接地电子CT  一只                                      2. 接地报警电流的启动值

4. 安装使用说明书                                         3. 自动复位时间

5. 短路传输光纤三根按客户需求定制4. 导线（光纤）长度     4. 导线（光纤）长度

6. 接地传输光纤一根按客户需求定制                         5. 温度上限值
