在电力系统中，电流互感器(CT)是将大电流变成规定的小电流，广泛应用于一次线路的电流测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一-次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流、- -次负载短路电流等)，就会在二次側产生数干伏甚至.上万伏的高电压这不仅给二次系统绝缘造成危害，还会使CT过激励而烧坏，甚至危及工作员的生命安全。

我公司生产的LY- FX系列电流互感器防开路保护装置就是针对这一情况而设计，能够有效防止因CT二次侧开路导致过电压而引起的电力事故的发生。

作用

电流互感器防开路保护装置主要用于各种CT二次侧的异常过电压保护。保护装置并接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态;当CT二次回路开路或一次绕组出现异常过流时，保护装置迅速动作将CT二次侧短路。故障排除后，无需手动复位，电路恢复原状态后，互感器又可重新投入正常运行。

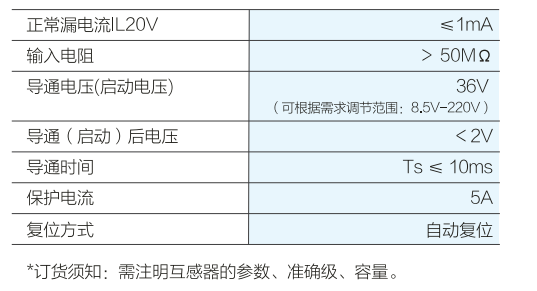

技术指标

选型说明

电流互感器防开路(过压)保护装置

3. LY-FX-CTB4 :4绕组一体式外挂型(ABS外壳封装)带灯

4. LY-FX-CTB7: 7绕组一-体式外挂型(ABS外壳封装)带灯

注:除以上型号之外，也可以按照客户要求的特殊外形来订做。以上带引出线的单体，引出线位置也可以按照客户要求来调整。多路组合的均可以加报警输出功能(干接点、RS485)。

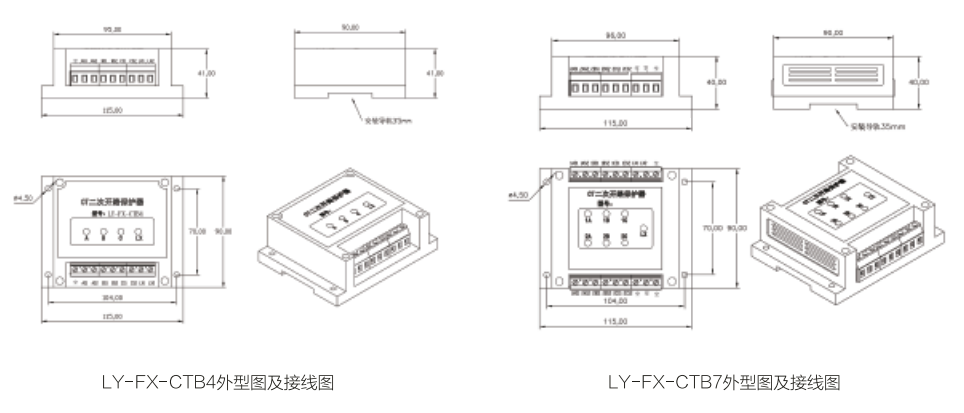

产品尺寸及接线图
